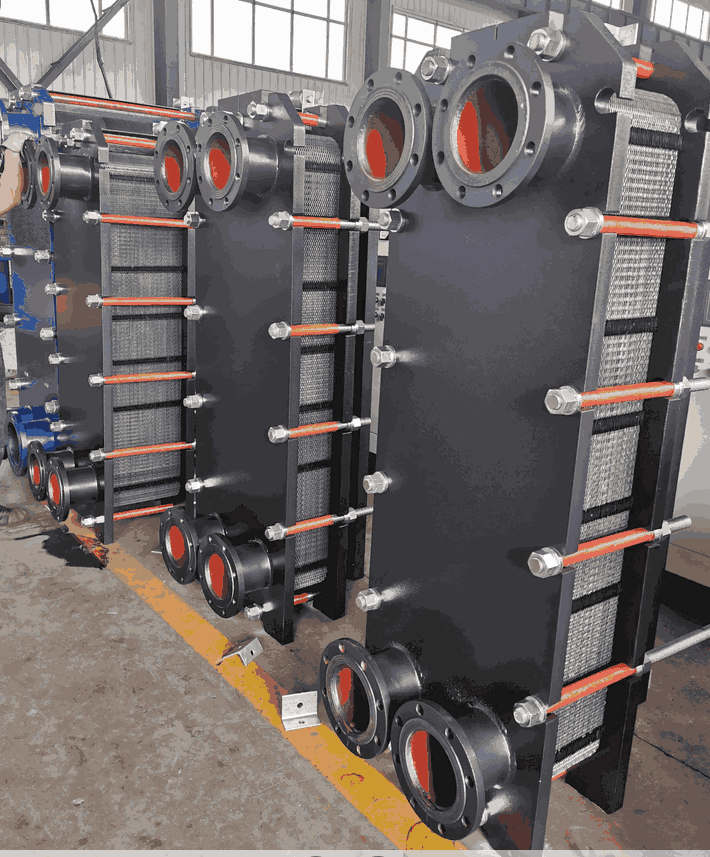

板式换热器是由一系列波纹金属板片堆叠而成的高效率换热器。板式换热器的结构主要包括板片、垫片、压紧板（活动板、固定板）和框架（上导杆、下导杆，前支柱）组成。

板片之间由密封垫片密封。分隔出冷和热两个流体通道,冷和热换热介质分别在各自通道流过，和相隔的板片进行热量交换，从而达得到所需温度。

板片四角都有开孔，合在一起组装成板束后形成流体得到分配管和汇集管， 冷/ 热介质热量交换后，从各自的汇集管回流后循环利用。

板式换热器主要是间壁式传热，间壁式换热器的主要特点是冷，热两流体被一层固体的壁面比如板隔开，两者不能混合，通过间壁进行热量交换。

板式换热器的单流程结构是只有两块板片不传热，首板和尾板。双流程结构：每一个流程有2块板片不传热。
